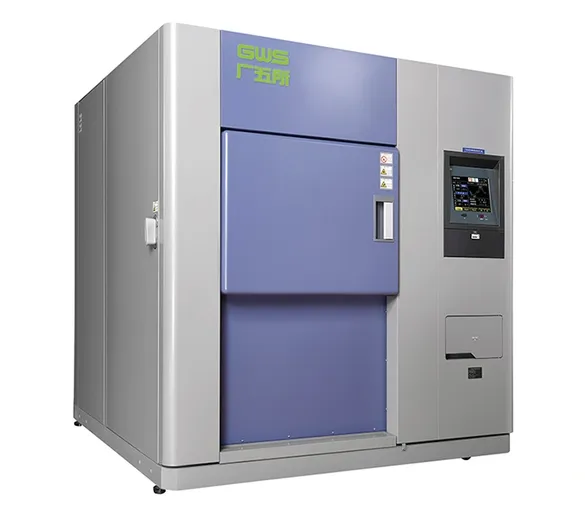

Série TSG Câmara de teste de choque térmico de três zonas

Câmara com zonas quentes, ambientes e frias para testes de confiabilidade do produto, transferindo rapidamente mudanças extremas de temperatura

Série TSG Câmara de teste de choque térmico de três zonas
  • Série TSG Câmara de teste de choque térmico de três zonas
  • Série TSG Câmara de teste de choque térmico de três zonas
  • Série TSG Câmara de teste de choque térmico de três zonas
  • Série TSG Câmara de teste de choque térmico de três zonas

    • Série TSG Câmara de teste de choque térmico de três zonas

    Câmara com zonas quentes, ambientes e frias para testes de confiabilidade do produto, transferindo rapidamente mudanças extremas de temperatura

    Uma câmara de choque térmico de três zonas utiliza seções separadas quentes, ambientes e frias para expor os produtos a mudanças extremas de temperatura em segundos. Ao contrário dos projetos em que as amostras se movem entre as câmaras, este sistema de teste de choque térmico mantém o produto fixo no lugar enquanto o fluxo de ar muda automaticamente, reduzindo a vibração e garantindo medições mais precisas. A câmara pode operar nos modos de duas e três zonas, dependendo dos requisitos do teste.

    Aplicações típicas desse modelo de câmara climática
    • Teste de alta temperatura
    • Teste de baixa temperatura
    • Ciclo de temperatura controlada
    • Teste de choque térmico
    Nossos modelos de câmaras climáticas de temperatura e umidade estão em conformidade com as seguintes normas:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Solicite uma cotação
    Configuração padrão
    • Configuração padrão

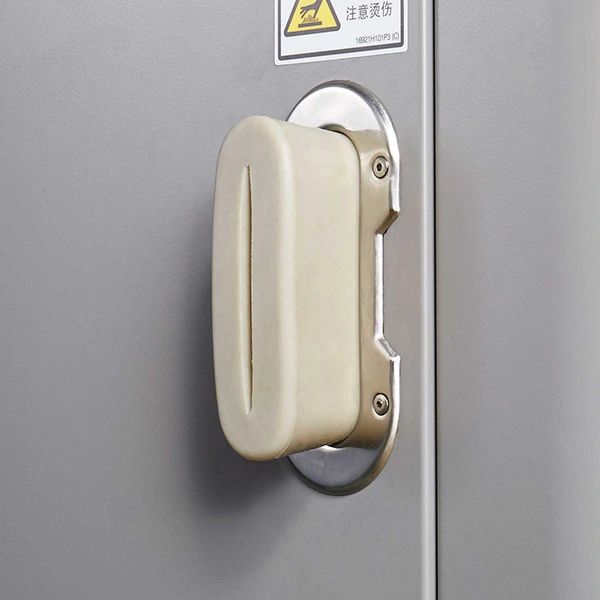

      1 porta oval para cabo com dimensões de 25×100 mm, com tampa e tampão de borracha macia cinza
    • Configuração padrão

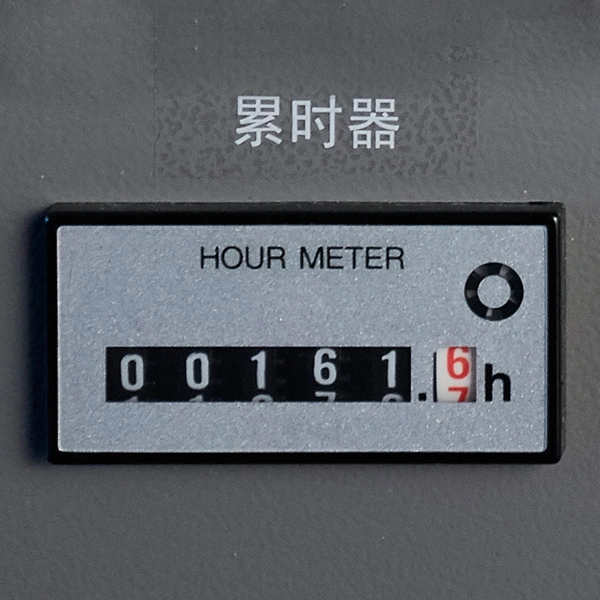

      Hodômetro
    • Configuração padrão

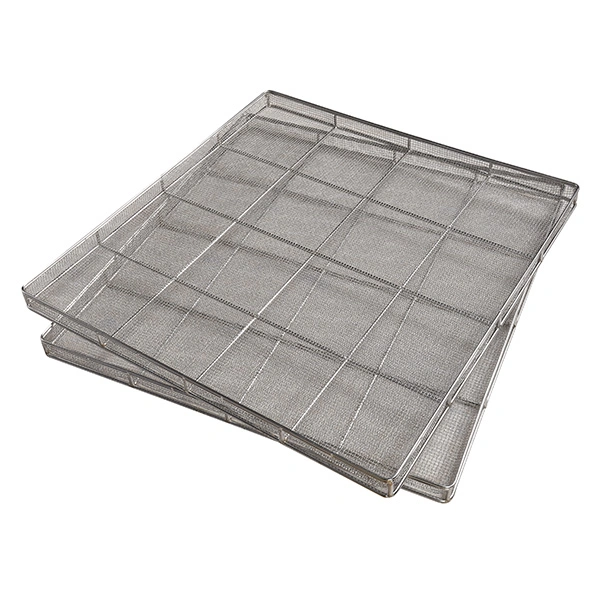

      2 conjuntos de cestas para amostras
    • Configuração padrão
      6 rodas giratórias

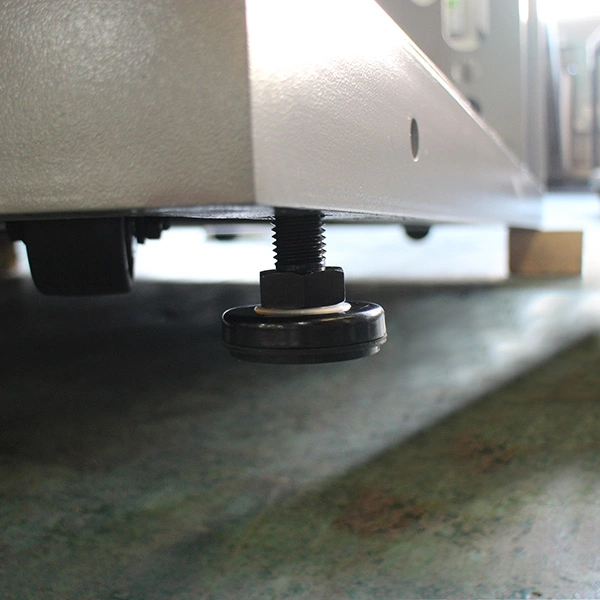

      4 pés niveladores
    • Configuração padrão

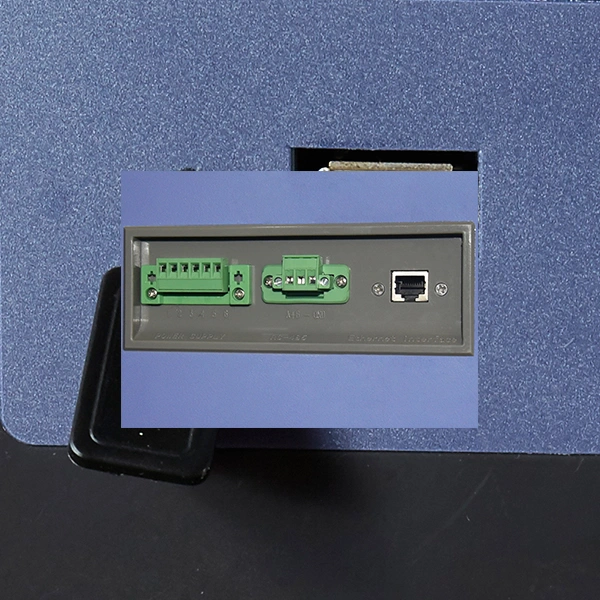

      1 terminal de controle de energia de amostra
      1 acesso de comunicação RS-485
      1 acesso Ethernet RJ-45
    • Configuração padrão

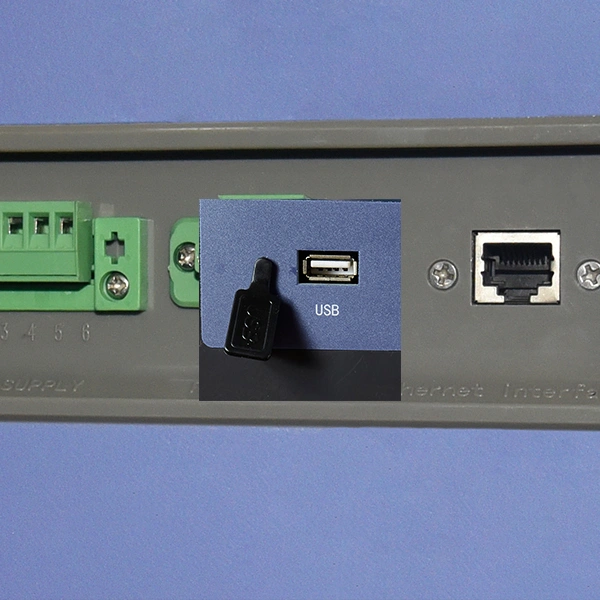

      Acesso USB
    Características
    • A câmara utiliza um design fixo de três zonas com amortecedores pneumáticos que alternam automaticamente o fluxo de ar. Esta configuração suporta os modos de teste de duas e três zonas, dependendo do protocolo necessário.
    • As amostras permanecem numa única posição durante todo o ciclo de teste. Ao evitar o movimento, o sistema de teste de choque térmico reduz a vibração e a interferência, resultando em dados mais consistentes e fiáveis.
    • Uma grande porta frontal com abertura e fecho pneumáticos torna mais seguro e fácil carregar ou remover os itens de teste.
    Parâmetros técnicos
    Modelo Tipo 55 Tipo 55s Tipo H Tipo S Tipo L
    TSG2055W TSG3055W TSG5055W TSG10055W TSG3055WS TSG5055WS TSG-71H-W TSG-71S-A/W TSG-101S-W TSG-201S-W TSG-71L-A TSG-101L-A
    Volume da câmara (L) 200 300 500 970 300 500 70 70 100 200 70 100
    Sistema de testagem Comutação pneumática do amortecedor de 2 ou 3 zonas
    Performance Zona de alta temperatura Limite superior de pré-aquecimento +200℃
    Taxa de aumento de temperatura +60℃→+200℃≤20min Temperatura ambiente→+200℃≤15min
    Zona de baixa temperatura Limite inferior de pré-resfriamento -78℃ ﹣77℃ ﹣75℃
    Área de testagem Desvio de temperatura ±2℃ ±2℃ (≤+150℃) ±3℃ (＞+150℃)
    Faixa de exposição à temperatura Alta temperatura: (+60~+150) ℃ Baixa temperatura: (-55~-10) ℃ Alta temperatura: (+60~+200) ℃ Baixa temperatura: (-70~0) ℃ Alta temperatura: (+60~+200) ℃ Baixa temperatura: (-65~-0) ℃
    Tempo de recuperação da temperatura ≤5min ≤5min ≤5min ≤5min ≤10min ≤5min
    Peso da amostra* 10kg 7.5kg 12.5kg 12.5kg 7.5kg 10kg 3.5kg 5kg 5kg 20kg 2.5kg 2.5kg
    Dimensões internas (mm) L 650 970 970 970 970 970 410 410 650 650 410 650
    A 460 460 780 1000 460 780 460 460 460 460 460 460
    P 670 670 670 1000 670 670 370 370 370 670 370 370
    Dimensões externas (sem saliência) (mm) L 1710 2030 2030 2030 2030 2030 1310 1310 1550 1550 1310 1550
    A 1935 1935 2256 2475 1935 2256 1950 1950 1950 1950 1950 1950
    P 1845 1845 1845 2090 1845 1845 1830 1530 1530 1830 1530 1530
    Potêncial nominal (kW) 39 39 50 55 50 55 43 35 35 49 26 26

    Os dados de desempenho para modelos resfriados a ar baseiam-se em uma temperatura ambiente de +25 °C e umidade relativa de até 85%, medidos com a câmara vazia. Para modelos resfriados a água, o desempenho é especificado com temperatura ambiente entre +15 °C e +35 °C, umidade relativa ≤85% e temperatura da água de resfriamento ≤+28 °C, também medidos sem nenhuma amostra dentro da câmara.

    *As amostras de teste são ICs encapsulados em plástico distribuídos uniformemente em duas cestas de amostras. Para obter detalhes sobre as condições de recuperação da temperatura, entre em contato com seu representante de vendas.

    A principal diferença está na forma como as mudanças de temperatura são aplicadas à amostra. As câmaras de choque térmico criam uma transição imediata e extrema do quente para o frio, sem qualquer rampa gradual. Essa exposição repentina ajuda a revelar pontos fracos que podem não aparecer em transições mais lentas. Em comparação, as câmaras de temperatura e umidade e as câmaras de ciclo térmico rápido alteram a temperatura em taxas controladas ao longo do tempo, de modo que há sempre um período de transição em vez de uma mudança instantânea.

    As câmaras de três zonas são adequadas para amostras sensíveis à vibração ou que requerem testes enquanto estão ligadas, como componentes eletrônicos de precisão ou automotivos. Elas também lidam com ciclos de choque frequentes e contínuos de forma mais eficaz. As câmaras de duas zonas são projetadas para amostras pequenas, como chips ou peças plásticas, que são menos afetadas pela vibração e onde o teste rápido de choque térmico é a prioridade.
