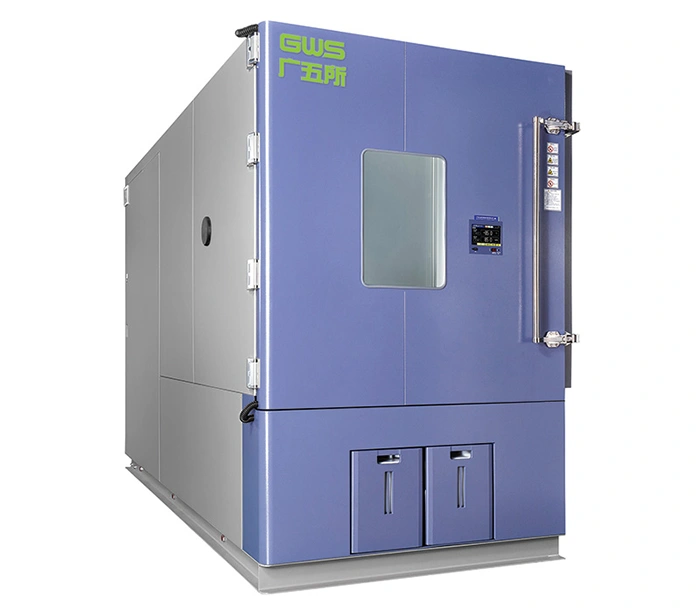

Câmara de ciclo térmico de taxa rápida

Câmara de simulação de ambiente para testes que exigem mudanças rápidas de temperatura

Câmara de ciclo térmico de taxa rápida
  • Câmara de ciclo térmico de taxa rápida
  • Câmara de ciclo térmico de taxa rápida

    • Câmara de ciclo térmico de taxa rápida

    Câmara de simulação de ambiente para testes que exigem mudanças rápidas de temperatura

    Com nossas câmaras de ciclo térmico de taxa rápida, é possível criar transições de temperatura rápidas e precisas que ajudam a avaliar como os produtos lidam com mudanças climáticas repentinas. A combinação de tecnologia de resfriamento eficiente e controles responsivos suporta rotinas de teste que exigem velocidade e precisão.

    Nossos modelos de câmaras climáticas de temperatura e umidade estão em conformidade com as seguintes normas:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Solicite uma cotação
    Configuração padrão
    • Configuração padrão
      2 portas para cabos (Ø100 mm), uma em cada lado, fornecidas com tampões e tampas de borracha macia cinza
    • Configuração padrão
      Hodômetro
    • Configuração padrão

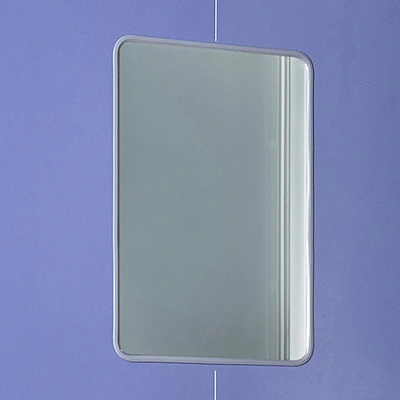

      1 janela de observação (vidro isolante com película aquecedora transparente)
    • Configuração padrão

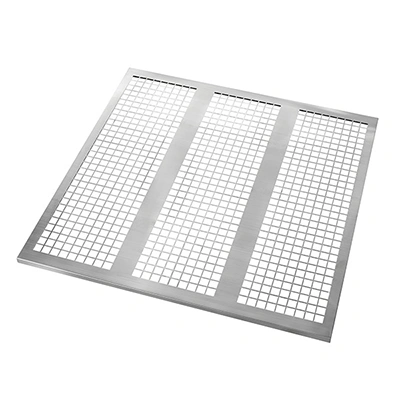

      2 conjuntos de suportes para amostras
    • Configuração padrão
      1 terminal de controle de energia de amostra
      1 acesso de comunicação RS-485
      1 acesso Ethernet RJ-45
    • Configuração padrão
      Acesso USB
    Características
    • Suporta mudanças rápidas de temperatura, atingindo taxas de resfriamento de até 15 °C por minuto apenas com refrigeração mecânica. Quando combinado com assistência de nitrogênio líquido, as velocidades de resfriamento podem chegar a 30 °C por minuto
    • Oferece controle preciso, mantendo a flutuação de temperatura dentro de ±0,5 °C e desvio melhor que ±1,5 °C durante todo o ciclo de teste
    Aplicações típicas desse modelo de câmara
    • Exposição prolongada a altas temperaturas
    • Avaliação de desempenho em baixas temperaturas
    • Ciclos repetidos entre condições quentes e frias
    • Verificações constantes de temperatura e umidade
    • Simulações climáticas combinadas
    • Triagem de estresse ambiental
    Parâmetros técnicos
    Modelo
    QW (com controle de umidade)
    QT (sem controle de umidade)    		 QW/T0270W/A5T
    QW/T0270W/A10T
    QW/T0270W/A15T     		QW/T0570W/A5T
    QW/T0570W10T
    QW/T0570W15T     		QW/T1070W2T
    QW/T1070W5T
    QW/T1070W10T
    QW/T1070W15T     		QW/T2470W2T
    QW/T2470W10T
    QW/T2470W5T
    QW/T2470W15T     		QW/T12065W5
    QW/T12065W10
    Volume da câmara (m³) 0.21 0.5 1.0 2.36 12.6
    Performance Faixa de temperatura -70℃～+150℃ (180℃) -65℃～+125℃ (180℃)
    Faixa de umidade (apenas modelos com controle de umidade) (20～98)%RH/(20～85)℃
    Flutuação de temperatura ≤0.5℃ ≤0.6℃
    Deviação de temperatura ±1.5℃ ±2.0℃
    Desvio da umidade relativa (apenas modelos com controle de umidade) ±3.0%RH (umidade>75%RH) ±5.0%RH (umidade≤75%RH)
    Taxa de variação da temperatura (resfriamento mecânico) 2/5/10/15℃/min (média em condições de carga padrão na faixa de -55 °C a +70 °C/85 °C medida na entrada de ar)
    Carga padrão 12.5kg lingote de alumínio 15kg lingote de alumínio 50kg lingote de alumínio 100kg lingote de alumínio 200kg aço
    Dimensões internas(mm) L 600 800 1000 1300 2000
    A 700 900 1000 1300 2100
    P 500 700 1000 1400 3000
    Fonte de alimentação 380V trifásica, quatro fios + fio de aterramento de proteção
    Potência nominal (kW) W5:19 / A5:20
    W10:22 / A10:25
    W15:25 / A15:28    		 W5:25 / A5:25
    W10:36 / W15:47    		 W2:27 / W5:43
    W10:56/W15:77    		 W2:37 / W5:56 W10:85/W15:115 W5:105/W10:160
    Método de condensação Resfriado a ar/ resfriado a água (Os modelos que terminam com “A” indicam unidades resfriados a ar, enquanto aqueles que terminam com “W” são resfriados a água. Por exemplo: QT0270A5 é um modelo resfriado a ar e QT0270W5 é um modelo resfriado a água.)
    Porta da câmara Porta com uma dobradiça Portas duplas com dobradiças

    Os dados de desempenho listados para unidades resfriadas a ar são medidos em condições ambientais de +25 °C e umidade relativa não superior a ≤85%, com a câmara vazia e sem ventilação aplicada. Para unidades resfriadas a água, o desempenho é especificado dentro de uma faixa de temperatura ambiente de +15 °C a +35 °C, umidade relativa até ≤85% e temperatura da água de resfriamento igual ou inferior a ≤+28 °C, também medidos sem amostras de teste dentro da câmara.

    Esse tipo de câmara cria condições controladas nas quais a temperatura e a umidade podem mudar rapidamente. Ela ajuda a avaliar como os produtos respondem a mudanças rápidas no clima, simulando estresse ambiental semelhante ao que eles podem enfrentar no uso real. Esses testes podem acelerar os modos de falha e revelar pontos fracos ocultos no início do desenvolvimento.

    Elas são amplamente utilizadas em setores como eletrônicos, automotivo, aeroespacial e materiais avançados. Os testes sob temperaturas extremas ou que mudam rapidamente ajudam a avaliar a confiabilidade, durabilidade e adaptabilidade do produto. Os resultados podem orientar melhorias no projeto, decisões de produção e processos de garantia de qualidade.

    As configurações comuns suportam taxas de 2 °C/min, 5 °C/min, 10 °C/min e 15 °C/min. Se você precisar de transições mais rápidas, soluções personalizadas podem ser desenvolvidas para atender a requisitos de teste específicos.
