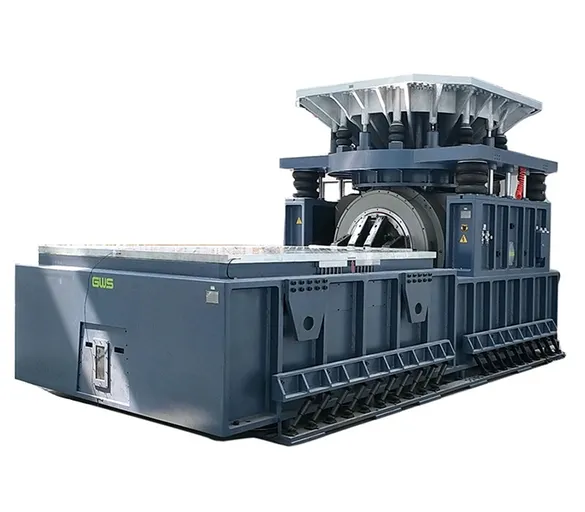

Agitador eletrodinâmico resfriado à agua

Agitador eletrodinâmico para testes de vibração em amostras de tamanho médio a grande

Agitador eletrodinâmico resfriado à agua
  • Agitador eletrodinâmico resfriado à agua
  • Agitador eletrodinâmico resfriado à agua
  • Agitador eletrodinâmico resfriado à agua

    • Agitador eletrodinâmico resfriado à agua

    Agitador eletrodinâmico para testes de vibração em amostras de tamanho médio a grande

    Esses sistemas de vibração resfriados a água oferecem alta potência, variando de 80 kN a 400 kN, ideais para testar produtos maiores ou mais pesados. Eles combinam forte impulso com resfriamento eficiente para lidar com condições exigentes e manter uma operação estável. Com capacidade de carga robusta e orientação precisa, eles são usados especialmente nas indústrias aeroespacial, de defesa, naval e ferroviária para verificar a durabilidade e a confiabilidade de equipamentos críticos. Nossos sistemas de vibração refrigerados a água são construídos para atender aos padrões de teste chineses e internacionais e podem ser personalizados para atender a requisitos específicos.

    Conformidade com as normas
    • Os sistemas de teste de vibração refrigerados a água que oferecemos são fabricados em conformidade com JJG948/2018, JJG1000-2005, GB/T 13310-2007.
    • As especificações de desempenho estão em conformidade com os requisitos ISO 5344, IEC 60068-2-6 e MIL-STD-810.
    • As configurações e recursos podem ser personalizados para atender às necessidades específicas de teste.
    Solicite uma cotação
    Configurações opcionais
    Parâmetros técnicos
    Modelo do sistema TS25WLS3-340 TS35WLS3-340 TS50W-445 TS50WLS3-445 TS50WLS4-445 TS60W-445 TS60WLS3-445 TS60WLS4-445 TS70W-445 TS70WLS3-445 TS70WLS4-445 TS80W-445 TS80WLS3-445 TS80WLS4-445
    Senoidal/Aleatório (kN) 25 35 50 50 50 60 60 60 70 70 70 80 80 80
    Força de choque (kN) 50/75 70/105 100/150 100/150 100/150 120/180 120/180 120/180 140/210 140/210 140/210 160/240 160/240 160/240
    Faixa de frequência (Hz) 5-2,800 5-2,800 5-2,600 5-2,500 5-2,400 5-2,600 5-2,500 5-2,400 5-2,600 5-2,500 5-2,400 5-2,500 5-2,500 5-2,400
    Aceleração máxima (m/s²) 1,000 1,000 1,000 1,000 900 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000
    Velocidade máxima (m/s) 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    Deslocamento máximo (mm) 76 76 51 76 100 51 76 100 51 76 100 51 76 100
    Carga máxima (kg) 300 300 800 800 800 800 800 800 800 800 800 800 800 800
    Massa da armadura (kg) 25 25 50 50 55 55 60 60 55 60 60 60 60 60
    Diâmetro da armadura (mm) 340 340 445 445 445 445 445 445 445 445 445 445 445 445
    Frequência natural da suspensão do corpo (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Inserções de armadura (padrão) 21×M10 21×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12
    Densidade de fluxo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frequência de ressonância fundamental (Hz) 2,700 (nom.) ±5% 2,700 (nom.) ±5% 2,400 (nom.) ±5% 2,200 (nom.) ±5% 2,100(nom.) ±5% 2,350 (nom.) ±5% 2,200 (nom.) ±5% 2,100(nom.) ±5% 2,350 (nom.) ±5% 2,200 (nom.) ±5% 2,100(nom.) ±5% 2,200 (nom.) ±5% 2,200 (nom.) ±5% 2,100 (nom.) ±5%
    Peso (kg) 1750 1750 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550
    Dimensões (mm) 1136×710×1071 1136×710×1071 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336
    Modelo do amplificador de potência PWA30W PWA40W PWA50W PWA50W PWA50W PWA60W PWA60W PWA60W PWA70W PWA70W PWA80W PWA80W PWA80W PWA80W
    Potência (kVA) 36 48 50 50 50 60 60 60 70 70 80 80 80 80
    Tensão máxima de saída (V) 120 120 120 120 120 120 120 120 120 120 120 120 120 120
    Corrente de saída máxima (A) 400 500 550 550 550 550 550 550 600 600 900 900 900 900
    Requisitos de energia (kVA) 86 91 91 91 91 101 101 102 111 111 142 142 142 142
    Peso (kg) 700 1000 1100 1100 1100 1150 1150 1150 1200 1200 1800 1900 1900 1900
    Dimensões (mm) 600×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150
    Modelo da unidade de refrigeração CW-40-1 CW-40-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1
    Método de resfriamento Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água
    Fluxo de água no círculo interno (L/min) 40 40 40 40 80 40 40 80 40 40 80 80 80 80
    Pressão interna da água (Mpa) 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    Fluxo de água do círculo externo (L/min) 100 100 100 100 160 100 100 160 100 100 160 160 160 160
    Pressão externa da água (Mpa) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Potência da bomba de água (kW) 5/2.5 5/2.5 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 10/4 10/4 10/4
    Peso (kg) 250 250 250 250 320 250 250 320 250 250 320 320 320 320
    Dimensões (C×L×A) (mm) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990
    Modelo do sistema TS100-550 TS100LS3-550 TS120-550 TS120LS3-550 TS160-650 TS160LS3-650 TS180-650 TS180LS3-650 TS200-650 TS200LS3-650 TS300LS3-870 TS350LS3-870 TS400LS3-870
    Senoidal/Aleatório (kN) 100 100 120 120 160 160 180 180 200 200 300/240 350/250 400/300
    Força de choque (kN) 200/300 200/300 240/360 240/360 320/480 320/480 360/480 360/480 400/600 400/600 600/900 700/900 800/1000
    Faixa de frequência (Hz) 5-2,500 5-2,500 5-2,500 5-2,500 5-2,100 5-2,100 5-2,100 5-2,100 5-2,100 5-2,100 5-1,700 5-1,700 5-1,700
    Aceleração máxima (m/s²) 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000
    Velocidade máxima (m/s) 2 2 2 2 2 2 2 2 2 2 2 2 2
    Deslocamento máximo (mm) 51 76 51 76 51 76 51 76 51 76 76 76 76
    Carga máxima (kg) 1000 1000 1000 1000 2,500 2,500 2,500 2,500 2,500 2,500 5,000 5,000 5,000
    Massa da armadura (kg) 90 90 90 90 150 150 150 150 150 150 300 310 330
    Diâmetro da armadura (mm) 550 550 550 550 650 650 650 650 650 650 870 870 870
    Frequência natural da suspensão do corpo (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Inserções de armadura (padrão) 37×M12 37×M12 37×M12 37×M12 25×M12 25×M12 25×M12 25×M12 25×M12 25×M12 33×M12 33×M12 33×M12
    Densidade de fluxo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frequência de ressonância fundamental (Hz) 2,150 (nom.) ±5% 2,150 (nom.) ±5% 2,150 (nom.) ±5% 2,150 (nom.) ±5% 1,800 (nom.) ±5% 1,800 (nom.) ±5% 1,700 (nom.) ±5% 1,700 (nom.) ±5% 1,700 (nom.) ±5% 1,700 (nom.) ±5% 1,600 (nom.) ±5% 1,600 (nom.) ±5% 1,600 (nom.) ±5%
    Peso (kg) 7380 7380 7380 7380 11100 11100 11100 11100 11100 11100 22950 22950 22950
    Dimensões (mm) 1780×1280×1380 1780×1280×1380 1780×1280×1380 1780×1280×1380 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2800×2300×1943 2800×2300×1943 2800×2300×1943
    Modelo do amplificador de potência PWA100W PWA100W PWA120W PWA120W PWA160W PWA160W PWA180W PWA180W PWA200W PWA200W PWA300W PWA350W PWA400W
    Potência (kVA) 100 100 120 120 160 160 180 180 200 200 380 420 460
    Tensão máxima de saída (V) 120 120 120 120 120 120 120 120 120 120 120 120 120
    Corrente de saída máxima (A) 1100 1100 1200 1200 1800 1800 2000 2000 2200 2200 3000 3600 4000
    Requisitos de energia (kVA) 162 162 182 182 232 232 252 252 282 282 427 507 537
    Peso (kg) 2000 2000 2000 2000 2700 2700 2700 2700 3400 3400 4200 6300 6300
    Dimensões (mm) 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 3000×1000×2150 3000×1000×2150 6000×1000×2150 6000×1000×2150 6000×1000×2150
    Modelo da unidade de refrigeração CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-120-1 CW-120-1 CW-120-1
    Método de resfriamento Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água Resfriado a água
    Fluxo de água no círculo interno (L/min) 80 80 80 80 80 80 80 80 80 80 120 120 120
    Pressão interna de água (Mpa) 1 1 1 1 1 1 1 1 1 1 1 1 1
    Fluxo de água do círculo externo (L/min) 160 160 160 160 160 160 160 160 160 160 320 320 320
    Pressão externa de água (Mpa) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Potência da bomda de água (kW) 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 15/6.5 15/6.5 15/6.5
    Peso (kg) 320 320 320 320 320 320 320 320 320 320 350 350 350
    Dimensões (C×L×A) (mm) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990

    É necessária água destilada (dureza ≤30 ppm, pH 7–8, condutividade 1 μS/cm) para a circulação interna. A água da rede pública/torneira é utilizada para o circuito de refrigeração externo.

    O teste de vibração envolve a aplicação de forças vibracionais controladas e mensuráveis a uma amostra de teste. O objetivo principal é avaliar como essas forças afetam a integridade estrutural e o desempenho do produto. Esse processo ajuda a identificar pontos fracos ocultos ou potenciais pontos de falha que podem surgir durante o uso diário ou em condições extremas.

    O teste de vibração é essencial em setores como o aeroespacial, automotivo e eletrônico, onde os componentes devem resistir de forma confiável ao estresse ambiental durante toda a sua vida útil. Ao simular vibrações do mundo real, esses testes ajudam a garantir que:

    • Os produtos permaneçam robustos e duráveis.
    • Os padrões de segurança e desempenho sejam consistentemente atendidos ou excedidos.
    • Recalls ou reparos caros devido a falhas induzidas por vibração sejam evitados.

    A duração varia muito dependendo do produto, do tipo de teste e dos padrões aplicados. Alguns testes podem ser concluídos em poucas horas, enquanto outros requerem ciclos prolongados ao longo de dias ou semanas para simular completamente o uso a longo prazo.
