Agitador eletrodinâmico refriado à ar

Agitador eletrodinâmico para testar o comportamento e a confiabilidade de produtos em ambientes de vibração simulados

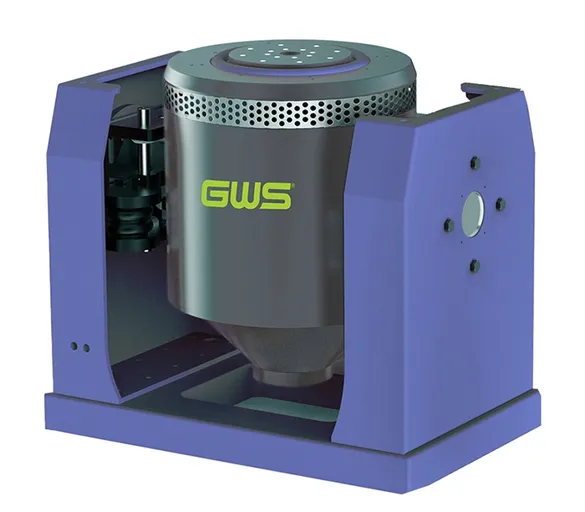

Agitador eletrodinâmico resfriado à ar
  • Agitador eletrodinâmico resfriado à ar
  • Agitador eletrodinâmico resfriado à ar
  • Agitador eletrodinâmico resfriado à ar

    • Agitador eletrodinâmico refriado à ar

    Agitador eletrodinâmico para testar o comportamento e a confiabilidade de produtos em ambientes de vibração simulados

    Nossos agitadores resfriados a ar estão disponíveis com forças de excitação que variam de 1 kN a 70 kN. Eles operam em um amplo espectro de frequências e são projetados para manter um desempenho estável e repetível, mesmo durante ciclos de teste prolongados. Graças aos seus controles intuitivos e alta confiabilidade, esses agitadores são frequentemente usados para testar componentes eletrônicos, peças automotivas e dispositivos médicos de pequeno a médio porte.

    Conformidade com as normas
    • Nossos sistemas de teste de vibração refrigerados a ar são fabricados em conformidade com as normas JJG948/2018, JJG1000-2005 e GB/T 13310-2007.
    • As especificações de desempenho estão em conformidade com os requisitos das normas ISO 5344, IEC 60068-2-6 e MIL-STD-810.
    • As configurações e recursos podem ser personalizados para atender às necessidades específicas de teste.
    Solicite uma cotação
    Configurações opcionais
    Parâmetros técnicos
    CD200
    Modelo do sistema TS1-150 TS1.5-150 TS2-150 TS3-150 TS6-230 TS10-240 TS10D-240 TS20-320 TS20-445 TS20LS3-340 TS30-370
    Senoidal/Aleatório (kN) 1 1.5 2 3 6 10 10 20 20 20 30
    Força de choque (kN) 2 3 4 6 12 20 20 40/60 40/60 40/60 60/90
    Faixa de frequência (Hz) 5-4,500 5-4,500 5-4,500 5-4,000 5-3,500 5-3,000 5-4,500 5-3,000 5-2,800 5-3,000 5-2,800
    Aceleração máxima (m/s²) 500 750 1,000 1,000 1,000 1,000 1,000 1,000 700 800 1,000
    Velocidade máxima (m/s) 2 2 2 2 1.8 1.8 1.8 2 2 2 2
    Deslocamento máximo (mm) 25 25 25 25 51 51 51 51 51 76 51
    Carga máxima (kg) 70 70 70 120 300 300 300 300 300 300 500
    Massa da armadura (kg) 2 2 2 3 6 10 10 20 28 25 30
    Diâmetro da armadura (mm) 150 150 150 150 230 240 240 320 445 340 370
    Frequência natural da suspensão do corpo (Hz) 3 3 3 3 3 2.5 2.5 2.5 2.5 2.5 2.5
    Inserções de armadura (padrão) 13×M8 13×M8 13×M8 13×M8 17×M8 17×M10 17×M10 17×M10 17×M10 21×M10 17×M10
    Densidade de fluxo disperso ﹤3 mT (30 Gs) ﹤ 3 mT (30 Gs) ﹤3 mT (30 Gs) ﹤ 3 mT (30 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 4 mT (40 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frequência de ressonância fundamental (Hz) 3,400 (nom.) ±5% 3,400 (nom.) ±5% 3,400 (nom.) ±5% 2,900 (nom.) ±5% 2,800 (nom.) ±5% 2,400 (nom.) ±5% 3,200 (nom.) ±5% 2,600 (nom.) ±5% 2,600 (nom.) ±5% 2,600 (nom.) ±5% 2,400 (nom.) ±5%
    Peso (kg) 420 420 420 510 615 930 950 1750 1750 1750 2550
    Dimensões (mm) 745×560×658 745×560×658 745×560×658 805×560×663 875×560×727 966×640×786 1016×640×843 1136×710×1052 1136×710×1052 1136×710×1066 1230×790×1155
    Modelo do amplificador de potência PWA1 PWA1.5 PWA2 PWA3 PWA6 PWA10 PWA10 PWA20 PWA20 PWA20 PWA30
    Potência (kVA) 1 1.5 2 3 6 10 10 20 20 20 30
    Tensão máxima de saída (V) 50 60 60 60 90 120 120 120 120 120 120
    Corrente de saída máxima (A) 20 25 35 50 70 110 110 230 230 230 300
    Requisitos de energia (kVA) 4 4.5 5.5 6.5 16 21 21 44 44 44 54
    Peso (kg) 285 285 285 285 320 320 320 330 330 330 585
    Dimensões (mm) 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×910×1800 z 600×910×1800 600×910×1800
    Modelo do soprador CD200 CD200 CD200 CD1000 CD1000 CD1000 CD3000 CD3000 CD3000 CD3000
    Método de resfriamento Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar
    Potência (kW) 0.75 0.75 0.75 0.75 4 4 4 7.5 7.5 7.5 7.5
    Fluxo de ar (m³/s) 0.1 0.1 0.1 0.1 0.33 0.33 0.33 0.46 0.46 0.46 0.46
    Pressão de ar (kPa) 1 1 1 1 3.5 3.5 3.5 8.8 8.8 8.8 8.8
    Peso (kg) 25 25 25 25 120 120 120 235 235 235 235
    Dimensions (mm) 496×382×1005 496×382×1005 496×382×1005 496×382×1005 792×557×1260 792×557×1260 792×557×1260 915×721×1445 915×721×1445 915×721×1445 915×721×1445
    Modelo do sistema TS30LS4-445 TS40-370 TS40LS4-445 TS50-445 TS50LS3-445 TS50LS4-445 TS60-445 TS60LS3-445 TS60LS4-445 TS65LS3-480 TS70LS3-550
    Senoidal/Aleatório (kN) 30 40 40 50 50 50 60 60 60 65 70
    Força de choque (kN) 60/90 80/120 80/120 100/150 100/150 100/150 120/180 120/180 120/180 130/195 140/210
    Faixa de frequência (Hz) 5-2,600 5-2,800 5-2,600 5-2,600 5-2,600 5-2,500 5-2,600 5-2,600 5-2,500 5-2,700 5-2,500
    Aceleração máxima (m/s²) 750 1,300 900 1,000 900 850 1,000 1,000 1,000 920 850
    Velocidade máxima (m/s) 1.8 2 1.8 2 2 2 2 2 2 2 2
    Deslocamento máximo (mm) 100 51 100 51 76 100 51 76 100 76 76
    Carga máxima (kg) 500 500 500 800 800 800 800 800 800 1,000 1,000
    Massa da armadura (kg) 40 31 45 50 55 59 60 55 60 70 82
    Diâmetro da armadura (mm) 445 370 445 445 445 445 445 445 445 480 550
    Frequência natural da suspensão do corpo (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Inserções de armadura (padrão) 17×M10 17×M10 17×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 33×M12
    Densidade de fluxo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frequência de ressonância fundamental (Hz) 2,400 (nom.) ±5% 2,400 (nom.) ±5% 2,400 (nom.) ±5% 2,400 (nom.) ±5% 2,300 (nom.) ±5% 2200(nom.) ±5% 2,400 (nom.) ±5% 2,400 (nom.) ±5% 2,200(nom.) ±5% 2,300 (nom.) ±5% 2,300 (nom.) ±5%
    Peso (kg) 2550 2550 2550 4550 4550 4550 4550 4550 4550 4550 7300
    Dimensões (mm) 1230×790×1231 1230×790×1155 1230×790×1231 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1276 1636×1104×1276
    Modelo do amplificador de potência PWA30 PWA40 PWA40 PWA50 PWA50 PWA50 PWA60 PWA60 PWA60 PWA70 PWA70
    Potência (kVA) 30 40 40 50 50 50 60 60 60 70 70
    Tensão máxima de saída (V) 120 120 120 120 120 120 120 120 120 120 120
    Corrente de saída máxima (A) 300 400 400 500 500 500 550 550 550 580 580
    Requisitos de energia (kVA) 54 73 73 82 82 82 95 95 95 108 110
    Peso (kg) 585 700 700 780 780 780 850 850 850 900 900
    Dimensões (mm) 600×910×1800 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150
    Modelo do soprador CD3000 CD5000 CD5000 CD5000 CD5000 CD5000 CD7000 CD7000 CD7000 CD7000 CD7000
    Método de resfriamento Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar Resfriado a ar
    Potência (kW) 7.5 15 15 15 15 15 22 22 22 22 22
    Fluxo de ar (m³/s) 0.46 1.1 1.1 1.1 1.1 1.1 1.6 1.6 1.6 1.6 1.6
    Pressão de ar (kPa) 8.8 7.7 7.7 7.7 7.7 7.7 7.5 7.5 7.5 7.5 7.5
    Peso (kg) 235 285 285 285 285 285 390 390 390 390 390
    Dimensões (mm) 915×721×1445 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882

    O teste de vibração envolve a aplicação de forças vibracionais controladas e mensuráveis a uma amostra de teste. O objetivo principal é avaliar como essas forças afetam a integridade estrutural e o desempenho do produto. Esse processo ajuda a identificar pontos fracos ocultos ou potenciais pontos de falha que podem surgir durante o uso diário ou em condições extremas.

    O teste de vibração é essencial em setores como o aeroespacial, automotivo e eletrônico, onde os componentes devem resistir de forma confiável ao estresse ambiental durante toda a sua vida útil. Ao simular vibrações do mundo real, esses testes ajudam a garantir que:

    • Os produtos permaneçam robustos e duráveis.
    • Os padrões de segurança e desempenho sejam consistentemente atendidos ou excedidos.
    • Recalls ou reparos caros devido a falhas induzidas por vibração sejam evitados.

    A duração varia muito dependendo do produto, do tipo de teste e dos padrões aplicados. Alguns testes podem ser concluídos em poucas horas, enquanto outros requerem ciclos prolongados ao longo de dias ou semanas para simular completamente o uso a longo prazo.
    Sistema de teste de vibração relacionado
    Procurando mais detalhes sobre nossos equipamentos de testes ambientais?
    • Mais de seis décadas de experiência
    • 3 fábricas
    • Milhares de sistemas em operação em todo o mundo
